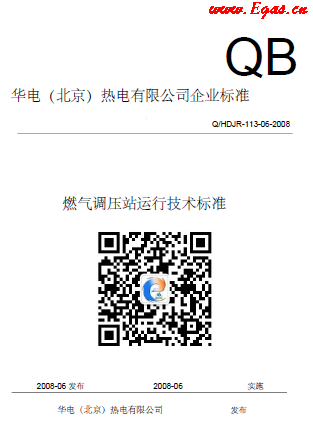

華電熱電廠燃氣調壓站運行技術標準

摘要

華電熱電廠燃氣調壓站運行技術標準:本標準適用于華電（北京）熱電有限公司鄭常莊熱電廠調壓站及其附屬設備、系統。

華電熱電廠燃氣調壓站運行技術標準

1 范圍

本標準適用于華電（北京）熱電有限公司鄭常莊熱電廠調壓站及其附屬設備、系統。

2 規范性引用文件

本規程根據現行部頒標準，電力技術法規，電業安全工作規程，以及廠家說明書及我廠設備實際情況，安裝操作使用維護說明書、圖紙編寫而成。

3 技術職能

為了保證鄭常莊燃氣熱電廠余熱鍋爐及其附屬設備系統、啟動鍋爐及其附屬設備系統、熱水爐及其附屬設備系統的安全、經濟運行制訂本標準，本標準做為上述設備系統正常運行中所有操作和調整的技術依據。

4 管理內容

4.1 概述

我廠現建設規模為2*25.4MW燃氣—蒸汽聯合循環供熱機組， 3套供熱能力為3*116.3MW的尖峰燃氣熱水鍋爐以及一臺啟動鍋爐。所用天然氣燃料采用專用管網從衙門口接出送至廠內。

首先接入貿易計量流量計，隨后送入天然氣調壓站系統來滿足上述設備的燃料需求。配套的天然氣調壓站設備及管道系統包括: 計量、除塵、過濾、加熱、調壓、分配、放散、排放、排污、在線監測、安全監測、配電系統、電氣控制、數據采集、數據通訊、系統控制等裝置以及輔助設備設施.

4.2 設備與技術規范

4.2.1 調壓站設備規范

4.2.1.1 型式：我廠天然氣調壓站采用撬裝式，按照功能模塊分為旋風分離器撬、計量撬、過濾器撬、燃機調壓撬、燃機調壓撬旁路（根據廠界天然氣壓力情況設定）、熱水爐及啟動鍋爐調壓撬和增壓機撬。

4.2.1.2 設備運行方式：全廠共安裝1 套燃機用撬裝式天然氣調壓站。1 套燃機用撬裝式天然氣調壓站旁路。1 套熱水爐和啟動鍋爐用撬裝式天然氣調壓站。它們的運行方式分別2為：燃機調壓撬系統設3 條壓力調節管路，其中任意2 條為工作管路，第3 條為備用管路。

調壓旁路設2 條壓力調節管路，不設備用，用于在上游天然氣壓力較高時通過天然氣調節管路調節后直接供至燃機前置模塊入口，容量為100％。每套調壓裝置容量為單臺燃機最大用氣量的110%。熱水爐及啟動鍋爐調壓撬系統采用母管制，共設置3 套調壓裝置。其中熱水爐調壓裝置為2 套， 1 運1 備，每套調壓裝置容量為三臺熱水爐最大用氣量的110%；

啟動鍋爐單獨設置1 套調壓裝置，不設備用，調壓裝置容量為1X110%啟動鍋爐用量。

4.2.1.3 燃氣處理系統共分八個單元： 1、入口單元2、旋風分離單元3、精過濾單元4、換熱單元5、調壓單元6、啟動鍋爐和熱水鍋爐調壓單元7、旁路調壓器單元8、控制單元。

設計為一進四出結構，分別滿足到2 臺燃氣輪機調壓單元出口，啟動鍋爐調壓單元出口以及熱水鍋爐調壓單元出口對燃氣參數的要求。
